投影融合原理

      無縫拼接技術最初的主要應用在虛擬模擬及虛擬實境等大熒幕投影視覺化系統中，近幾年來，隨著軟硬件技術的發展，無縫拼接技術已廣泛應用于指揮控制、虛擬模擬培訓、工業制造設計、科學研究和復雜決策過程，并且在展覽展示、廣告、娛樂領域的應用越來越流行。經過業界多年的技術開發和努力，目前無縫拼接技術已經發展到了相當成熟的階段，適合于大規模、普遍應用。另外，許多高階投影機都內置有無縫邊緣融合技術。

什么叫無縫邊緣融合技術系統

無縫邊緣融合技術系統是一種特殊的、要求比較高的投影顯示應用，可以實現多屏圖像融合在一起，并將拚接縫隙縮至最小以至于完全重合的拚接技術。無縫拼接技術不僅需要完整的超大幅熒幕，對投射出超大尺寸畫面所用的投影也有特殊要求。無縫邊緣融合技術系統通常是分以下四種技術構成。

1、邊緣融合技術

采用圖像拼接邊緣融合技術(soft edge)，消除邊緣陰影，使整個畫面達到一體化立體全景效果，從而使觀眾全身心投入到虛擬世界中；

2、綠會聚技術

使多臺投影機圖像拼接不產生錯位和比例失真，須將各臺投影機的綠色基準對齊；

3、全熒幕對比度調制技術

對于多通道系統，邊緣混合和對比度調諧能產生一個無縫的和相同亮度的圖像。由此加入多臺投影機來產生一個沉浸式環境，混合區域內的Gamma校正確保維持一個在各種視頻等級時，邊緣混合的一致性。

4、擴展幾何調整技術

為適應弧型曲面熒幕的聚焦和幾何調整，除采用特制大范圍曲面幾何調整鏡頭外，還需要采用擴展幾何調整技術，以確保投影機在大傾角投射和大曲率的弧型熒幕中，做范圍充分的調整，這種調整能力確保了多通道投影中，映射到柱型熒幕上的圖像精確性。

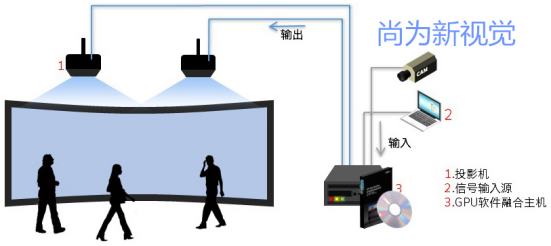

無縫邊緣融合系統的工作原理

無縫邊緣融合系統的工作原理分為四種：多通道邊沿融合投影技術原理、三通道邊沿融合投影系統的邊沿融合原理、非線性失真校正原理、梯形失真校正原理。以下主要分析多通道邊沿融合投影技術原理、三通道邊沿融合投影系統的邊沿融合原理的情況。

一、多通道邊沿融合投影技術原理

其中多通道邊沿融合投影技術經歷了三個發展階段：硬邊拼接、重疊拼接和邊緣融合拼接。

硬邊：即兩臺投影儀的邊沿對齊，無重疊部分。顯示效果上表現為整幅畫面被一道縫分割開。如果投影儀邊緣未做亮度增強處理，該接縫顯示為黑色；如果投影儀邊緣做了亮度增強處理，該接縫顯示為白色。

簡單重疊：即兩臺投影儀的畫面有部分重疊，但沒有作淡進淡出處理，因此重疊部分的亮度為整幅其余部分的2倍，在顯示效果上表現為重疊部分為一亮條。

邊緣融合：與簡單重疊方法相比，左投影儀的右邊重疊部分的亮度線性衰減，右投影儀的左邊重疊部分的亮度線性增加。在顯示效果上表現為整幅畫面亮度完全一致。
